引言

石英部件是以石英玻璃為材料制成的器件。石英玻璃的主要成分為二氧化硅，具有透光性高、耐高溫、膨脹系數低、化學穩定性強、純度高、電絕緣性強等優越特性，廣泛應用于航空航天、光纖、半導體等高端制造領域。據相關資料顯示，半導體石英部件在石英市場占比約70％，是石英制品下游市場中占比最大的應用領域。目前石英產業在高純石英砂提純、高端石英部件制造等方面仍存在一定技術門檻。隨著半導體產業的不斷發展，石英部件在產業鏈的重要性將更加凸顯。

1石英部件在半導體領域應用情況

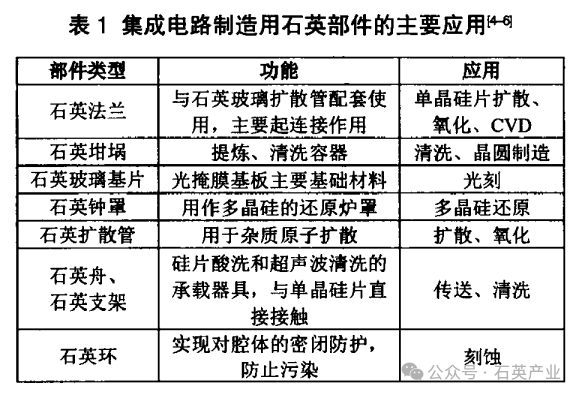

1．1集成電路制造用石英部件如表1所示，在集成電路芯片制造中，坩堝、爐管、舟架、鐘罩等石英制品是難以替代的關鍵部件，廣泛用于半導體晶圓制造的擴散、氧化、光刻、刻蝕、清洗等主要流程。所以，石英部件的質量水平對于集成電路生產線穩定生產、保證產品合格率具有重要作用。

影響石英玻璃性能穩定性的主要因素有氣泡數量、金屬雜質含量和羥基含量，這些相關參數是衡量石英玻璃質量的主要標準同。其中，羥基既屬于雜質缺陷，又有結構缺陷的性質，影響石英玻璃的物理性能和化學性能。鑒此，石英制品在半導體領域的選用需要根據具體應用環境綜合考慮耐腐蝕性、熱穩定性、透光性、雜質含量等性能指標。

半導體用石英部件一般可以分為高溫區器件和低溫區器件，它們分別應用于擴散、氧化等高溫工藝和刻蝕、封裝、光刻、清洗等低溫工藝。其中，高溫工藝用石英部件由于需要在干度以上連續工作數小時，所以需要其具有耐高溫、熱穩定性好、不易變形等性能。而羥基的存在會改變石英制品的主要成分二氧化硅的鍵合結構，從而降低材料的熱穩定性，造成石英制品的耐高溫性能大幅降低。所以，高溫工藝用石英部件需要經過脫羥處理。此外，高溫工藝用石英部件還需具備耐腐蝕、透光性好、雜質含量低等性能。而低溫工藝用石英部件由于無須經歷高溫過程，因此對石英材料的羥基含量無要求。

1．2光伏制造用石英部件

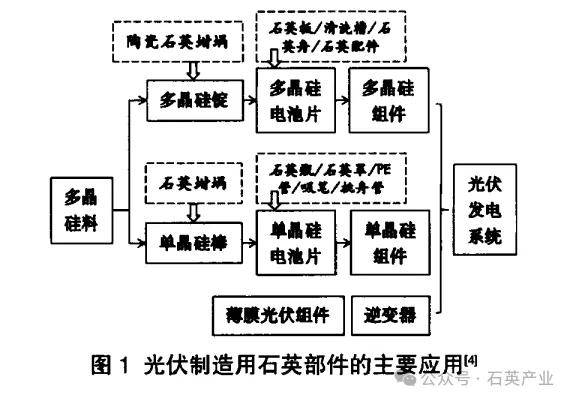

在光伏制造過程中，坩堝、石英舟、石英瓶等石英部件(見圖1)是用于光伏單晶硅、多晶硅生產的重要耗材，例如石英坩堝在硅棒、硅錠生產中用于盛裝熔融硅；石英舟、管、瓶、清洗槽等在電池片生產過程中的擴散、清洗等工藝環節中起到承載功能等。由于光伏用石英部件只經歷低溫過程，所以對石英材料的羥基含量無要求，只需滿足耐腐蝕、透光性好、雜質含量低等要求即可。光伏用石英部件的純度和客戶認證的難易程度也相對較低，所用石英部件主要為中低端產品。

展開全文

2全球半導體石英部件行業發展情況

2．1全球石英部件市場情況

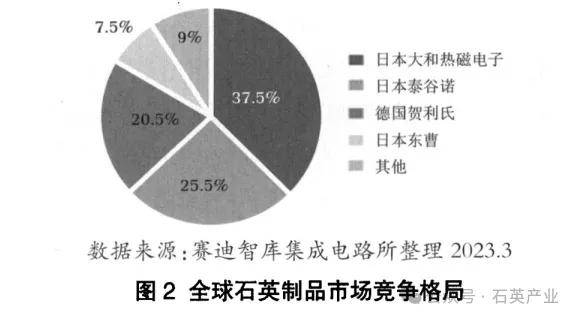

據相關資料顯示，2021年全球石英制品市場規模約266億元人民幣，預計2027年全球石英制品市場將達到395億元。其中，根據公開資料估算，日本大和熱磁電子、日本泰谷諾、德國賀利氏、日本東曹占有全球石英制品市場約91％的市場份額(如圖2所示)。

如圖3所示，半導體(含光伏)市場占石英制品總體市場約72％；光纖、光學、電光源等領域石英制品的市場規模分別占比14％、10％、4％【3】。由于石英坩堝等石英部件是半導體制造中的核心耗材，隨近年集成電路市場規模、光伏裝機量的不斷增長，半導體石英部件市場也在不斷擴大。

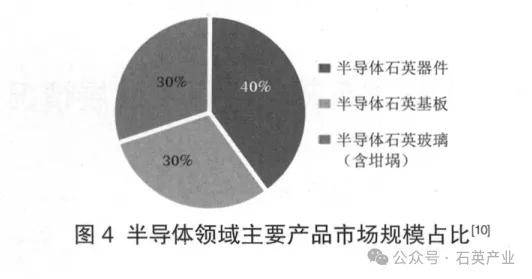

在應用中，如圖4所示，石英部件與半導體設備配合使用，由于不同廠商、不同型號設備所需部件參數不同，石英部件供應具有一定的定制性特點。石英器件、石英基板、石英玻璃(含坩堝)是半導體領域主要石英產品，在主要產品中分別占比約40％、30％、30％。半導體石英制品市場主要行業巨頭有德國賀利氏、日本信越、韓國圓益、日本泰谷諾等，這些企業在不同細分領域具備技術優勢。

由于半導體制造商對石英玻璃材料的質量穩定性和可靠性要求較高，在半導體應用的石英制品進入主流半導體石英供應鏈存在一定的認證壁壘。主要的認證方法是通過日本東京電子(TEL)、日立國際電氣等領先的半導體設備企業認證，通過TEL認證有助于加快企業石英部件產品進入終端晶圓制造商的進程；另一種認證方法是通過終端晶圓制造商的內部認證。

2．2上游石英材料市場情況

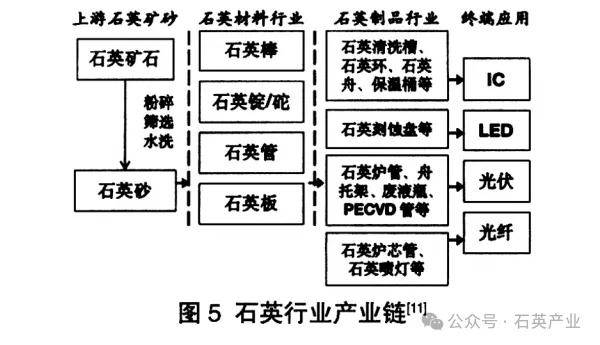

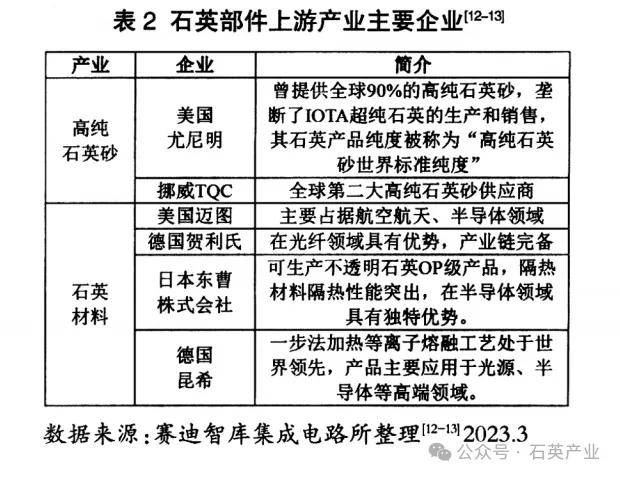

如圖5所示，石英清洗槽、石英環、石英舟、石英爐管等石英制品廣泛應用于集成電路、新型顯示、光伏、光纖等應用市場。在石英行業產業鏈中，石英清洗槽、石英環等石英部件的上游環節為石英材料行業，主要涉及石英錠／砣、石英棒、石英管、石英板等石英材料，主要的生產廠商有邁圖、賀利氏、東曹株式會社等；石英材料的上游為由石英礦石經粉碎、篩選、水洗得到的石英礦砂，半導體產業主要使用高純石英砂，生產廠商有尤尼明、挪威TQc等。上游石英原料產業的集中化和規模化的特征相對更為明顯。

2．3全球主要石英部件供應商

2．3．1德國賀利氏(Heraeus)

如表3所示，德國賀利氏集團子公司賀利氏納米是為半導體和光電子行業提供創新石英和熔融石英玻璃解決方案的供應商，主要生產半導體行業用石英空心錠、石英塊、石英錠、石英板、石英管和石英棒，以及光通信行業用預制棒。除此之外，公司擁有Fluosil、HBQ和Heralux等國際知名品牌，形成較強的品牌壁壘。

2．3．2日本信越(ShinEtsu)

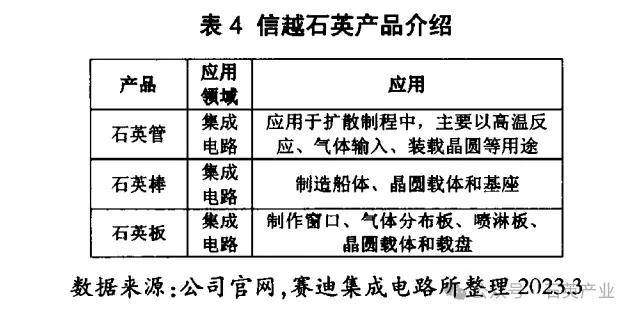

信越石英制品有限公司是日本信越石英株式會社和德國賀利氏集團合資興建的現代化石英產品加工企業。擁有多處生產基地。如表4所示，產品應用于光學系統、光纖、半導體生產過程、液晶生產過程、單晶硅生長過程、太陽能電池生產過程。產品具有管，棒，板等形狀，客戶可定制產品的材料，尺寸和公差。

2．3．3韓國圓益(Wonik)

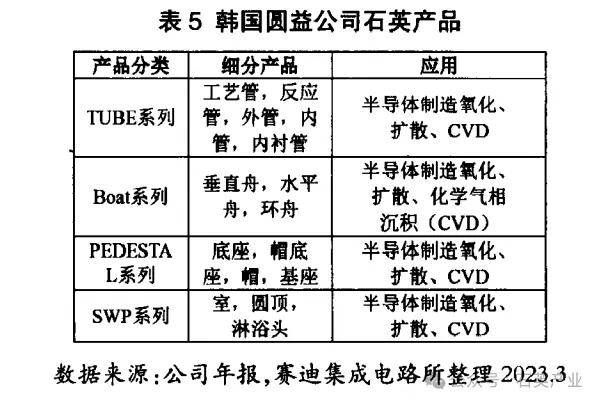

如表5所示，韓國圓益集團主要專注于芯片和顯示器的材料和制造設備，包括原子層沉積工藝設備(ALD)、半導體及薄膜晶體管液晶顯示器(TFT—LCD)生產所需核心配件、高純特氣、化學品等。其子公司W(wǎng)onik Quanz專注于生產半導體晶圓所需的石英和陶瓷制品。公司除了在韓國的世界級制造基地外，還在中國臺灣，德國和美國等國家和地區建立并運營石英制造基地。

2．3．4日本泰谷諾(Techno Quartz)

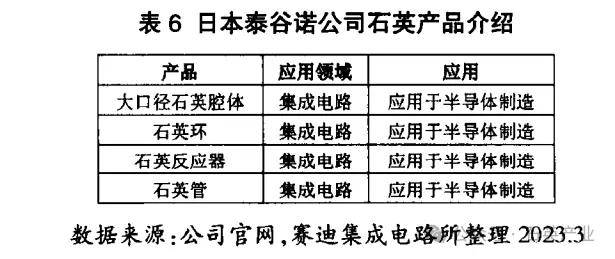

日本泰谷諾石英株式會社成立于1 976年，本部設在東京。公司下設三個工廠，七個營業所。如表6所示，主要以高純度石英玻璃、結晶硅材做成精密加工部件的生產及銷售作為主力事業。以高品質要求的領域培養出來的技術及經驗為基礎，向全世界的客戶提供部件。

2．3．5中國臺灣崇越科技

崇越科技股份有限公司成立于1990年，業務領域涉及半導體、LcD、LED、太陽能、環境工程、電子材料等，與日本信越石英合資成立崇越石英制造廠股份有限公司，生產半導體相關石英產品(具體見表7)。

2。3．6日本東曹株式會社

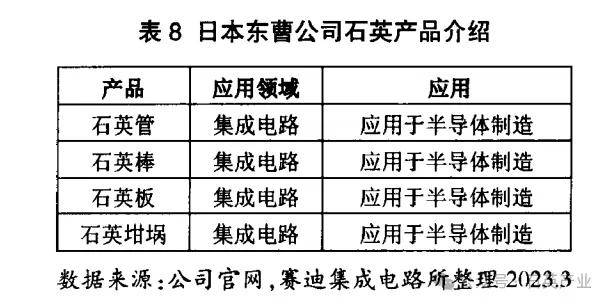

日本東曹株式會社成立于1935年。其下氯堿事業部提供化學品、聚氨酯、水泥等產品；石油化工事業部提供烯烴、聚合物等產品；功能性產品事業部提供有機化工產品、生物科學、高性能材料等產品；工程事業部提供水處理、工廠建設等服務；此外，還包括貿易、物流、分析／檢查、信息系統等產品和服務。日本東曹生產的石英管、石英棒、石英坩堝等石英產品可用于半導體制造，如表8所示。

2．3．7日本艾杰旭(AGC)

日本艾杰旭株式會社(AGC)是一家日本特殊玻璃和陶瓷材料的制造公司，1907年成立。產品包括各種玻璃制造和半成品，以及少量化學品，應用于建筑、汽車、光源、面板、光伏、半導體等行業。石英產品有石英管、石英棒、石英板、石英坩堝，應用于半導體制造。

2．3．8美國CoorsTek

CoorsTek是擁有110年歷史的材料科學公司，開發專有技術陶瓷材料配方。公司在全球擁有制造、銷售和研究設施，產品應用于航空航天、汽車和交通、電子、能源、食品與農業、醫療和半導體等行業。公司石英產品有石英管、石英棒、石英板、石英坩堝，應用于半導體制造。2022年，美國邁圖收購了CoorsTek旗下的坩堝產品線。

3半導體領域石英部件行業趨勢

3．1部件研發以高端產線配套為導向

一般根據應用石英部件的生產線的晶圓尺寸來區分石英部件產品的技術水平。通常認為6英寸以下芯片生產線用及光伏用石英部件為低端產品，6英寸芯片生產線用石英部件為中端產品，8英寸及以上芯片生產線用石英部件為高端產品。由于越大尺寸的單個晶圓上可制造的芯片數量越多，單個芯片的成本越低，全球晶圓廠12英寸投產規模不斷增長，對于石英部件的純度、精度等要求也在不斷提高。全球石英部件行業巨頭主要以8、12英寸產品為主，并占據主要市場份額。通過研發具有更高附加值的高端產品，避免中低端競爭并滿足下游應用需求，是企業主要發展方向。

3．2工藝技術進步推動石英部件發展

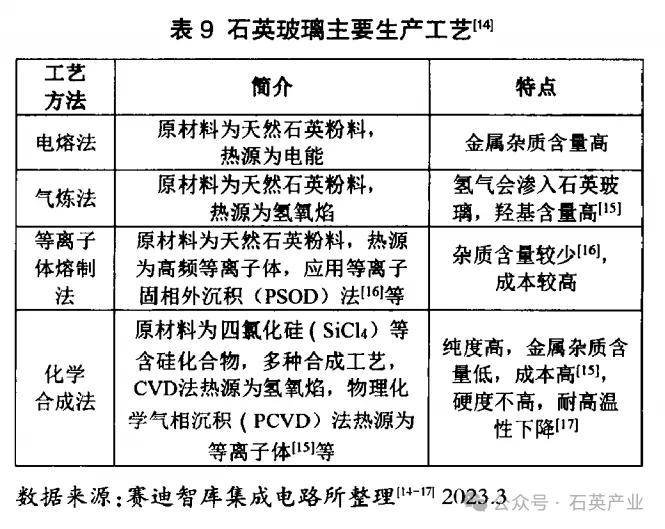

如表9所示，石英玻璃生產主要有兩類制備方法，一類是以天然石英為原料進行熔制，稱為天然石英玻璃，有電熔法、氣煉法、等離子體熔制法等；第二類是以鹵化硅、氧化硅、有機硅等含硅化合物為原料通過化學反應得到，稱為合成石英玻璃。其中合成石英玻璃不需要使用高純石英砂為原料，有助于降低對原料純度的依賴，為制備大尺寸低羥基石英玻璃提供了解決方法，是當前產業重點發展方向之一。

另外，在材料性能方面，目前石英制品供應商不僅單純關注提高石英玻璃純度的方法，還在研究通過添加化學元素增強石英材料性能，以滿足特定應用的需要，例如低膨脹系數的含二氧化銻石英玻璃、耐輻射石英玻璃、摻稀土或過渡金屬元素的發光和濾光石英玻璃等。此外，企業在焊接技術、加工溫度控制、智能制造等方面的技術創新，也將推進高性能石英部件發展，更好支撐下游產業的進步。

3．3行業壁壘持續存在

石英部件屬于技術密集型行業，在半導體應用等高端產品領域，企業不僅需要有較長時間的技術積累，還需要具備生產制造經驗豐富的專業人才隊伍。而由于石英部件產業具有批量小、品種多的特點，需要面向設備廠商進行定制化生產，且下游行業對產品質量要求較高、更傾向于與領先企業合作，為新進企業開拓市場造成了一定阻礙，并形成了一定的品牌壁壘。此外，半導體用石英部件需要通過高端設備企業認證，也提高了新進企業產品進入市場的難度。

石英部件是半導體產業制造環節中的核心零部件，石英材料是戰略性新興產業發展中難以替代的重要基礎材料，均在半導體產業鏈穩定中發揮重要作用。雖然石英部件產業存在有一定的行業壁壘，但隨半導體產業的加速發展，以及5G、大數據等下游應用領域的不斷擴展，作為高端制造的重要輔材，石英材料及產品市場也將快速增長，新技術、新業態將為企業發展提供潛在的市場空間。

來源：左政，侯 潔娜，王 琚，劉超，于躍東，中國電子信息產業發展研究院
